Магнитопорошковый дефектоскоп МПД-У предназначен для проведения неразрушающего контроля различных поверхностных и подповерхностных дефектов возникающих в металлических конструкциях и изделиях. Магнитопорошковый дефектоскоп МПД-У позволяет обнаружить такие дефекты как трещины, раковины, дефекты сварных соединений, волосовины, неоднородности, расслоения. Прибор обладает функцией автоматического размагничивания контролируемых деталей. Такие дефектоскопы успешно применяют на предприятиях железнодорожного транспорта при проведении различного ремонта подвижного состава (контроль качества деталей и узлов). Прибором МПД-У контролируют качество головной части автосцепки СА-3, СА-ЗМ и боковых рам вагонных тележек. Кроме того, на металлургических, машиностроительных и других промышленных предприятиях с помощью магнитопорошкового дефектоскопа возможен контроль качества различных изделий и конструкций. Дефектоскоп МПД-У соответствует ГОСТ 53700-2009, ГОСТ 56512-2015, ГОСТ ISO 17638-2018, ГОСТ Р ИСО 9934-1-2011. Является модифицированной версией устройства Novotest МПД-17П.
Магнитопорошковый дефектоскоп МПД-У. Особенности:
- Простой и надежный в работе прибор;
- Возможность использования различных вариантов электромагнитных клещей;
- Электромагнитные клещи с регулируемым межполюсным расстоянием;
- Регулировка напряжения тока намагничивания;
- Функция размагничивания контролируемой детали;
- Возможность применение магнитных суспензий и сухих магнитных порошков;
- Не большие габариты и вес прибора.

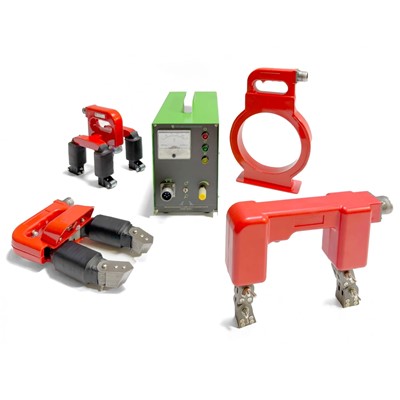

Магнитопорошковый дефектоскоп МПД-У. Типы электромагнитов на выбор:
- А: электромагнитные клещи с регулируемым межполюсным расстоянием в диапазоне 20-160 мм, усилие: 5 кг (18 кг).
- Д: электромагнитные клещи с регулируемым межполюсным расстоянием в диапазоне 60-220 мм, усилие: 7 кг (18 кг).
- Е: электромагнитные клещи катящиеся с межполюсным расстоянием 110 мм (с роликовым контактом), усилие: 9 кг.
- О: круглый соленоид с внутренним рабочим отверстием с диаметром 150 мм.
Магнитопорошковый дефектоскоп МПД-У. Технические характеристики:
| Условный уровень чувствительности по ГОСТ 21105 | «А», «Б», «В» |
| Границы допустимой относительной погрешности | ±10% |
| Значение тока намагничивания | 10 А |
| Номинальное напряжение питания электромагнита | 36 В |
| Источник питания | 220± 10% В |
| Рабочий диапазон температур | от -5 до +50 °С |
| Габаритные размеры блока управления | 260х190х360 мм |
| Вес блок управления | 8 кг |
| Руководство по эксплуатации | Инструкция МПД-У.pdf |
Комплект поставки:
- Магнитопорошковый дефектоскоп МПД-У;
- Электромагнит (по согласованию);
- Шнур питания;
- Соединительный кабель;
- Паспорт;
- Транспортировочный чемодан.
Сопутствующие товары:
- Магнитные суспензии (Magnaflux, Helling, Sherwin, Элитест и др.);
- Магнитометры (ИМАГ, АКА, МХ, Magnaflux, Спектр и др.);
- Магниты (Magnaflux, Кропус, ЛУЧ, Helling и др.).
