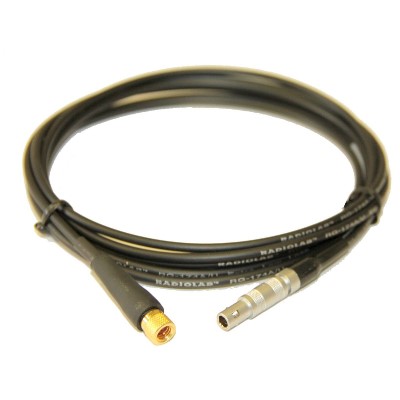

Соединительный кабель Lemo00-Microdot предназначен для подключения всех типов пьезоэлектрических преобразователей в диапазоне частот от 20 кГц до 30 МГц. Кабель Lemo00-Microdot совместим со всеми импортными и отечественными ультразвуковыми дефектоскопами с разъемами Lemo 00, например Epoch 6LT (Olympus), USM-GO (GE/Krautkramer), УСД-50, УСД-60 (Кропус), А1212, А1214 (АКС), УД2-102, УД3-103 (Алтек) и др. Кабель Lemo-Microdot выполнен из специализированного изоляционного материала (кабель коаксиальный RG 174 A/U), обладающего высокой тепло- и морозостойкостью и сохраняющего гибкость и эластичность при температурах от -40 до +70°С. Материал за счет своих механических и физических свойств обладает повышенной устойчивостью к бензину, маслам и минеральным смазкам с легирующими добавками, что существенно увеличивает срок службы кабелей при проведении ультразвукового контроля в жестких и стесненных условиях. Кабели-аналоги: BCM-74-x, CBM-xx, BNC-Microdot (U8800041) (Olympus), PC-BD (Sonatest).
Кабель Lemo00 изготовлен с использованием диэлектрика из пероксидно-сшитого полиэтилена (XLPE). ВЧ кабель также характеризуется низким затуханием и стабильным значением КСВ (<1.2) в широком диапазоне частот. Разъемы Lemo серии 00 производит компания LEMO NORDIC AB, Швейцария. Самозащёлкивающаяся система Push-Pull. Кабель Lemo00-Microdot соответствует стандартам ГОСТ 11326.0-78 «Кабели радиочастотные. Общие технические условия», IEC, МЭК.
Кабель Lemo00-Microdot. Технические характеристики:
Типы разъемов | FFA.00-Microdot S-50 |
Коаксиальный кабель | RG 174 A/U |
Импеданс | 50+-2 Ом |
Индуктивность | 0.23 мкГн/м |
Радиус изгиба | до 15 мм |
Усилие на разрыв | 9,5 кг |
Длина | 1,5 м. |
Рабочие температуры | -40° до +70°С |
Экранирование | 50 дБ |
Напряжение пробоя | 2000 В |
Цвет | черный |
Вес | 0,02 кг |
Комплект поставки:
- Кабель Lemo00-Microdot 1,5 м.;
- Упаковка;
Сопутствующие товары:
- Пьезоэлектрические преобразователи (АКС, Амкро, Искатель, OLYMPUS и др.);
- Настроечные образцы (НО, плоские, трубные, хордовые, гибы, ступеньки и др.);
- Ультразвуковые толщиномеры (ТЭМП, Булат, АКС, УДТ, 27MG, Туз и др.).
