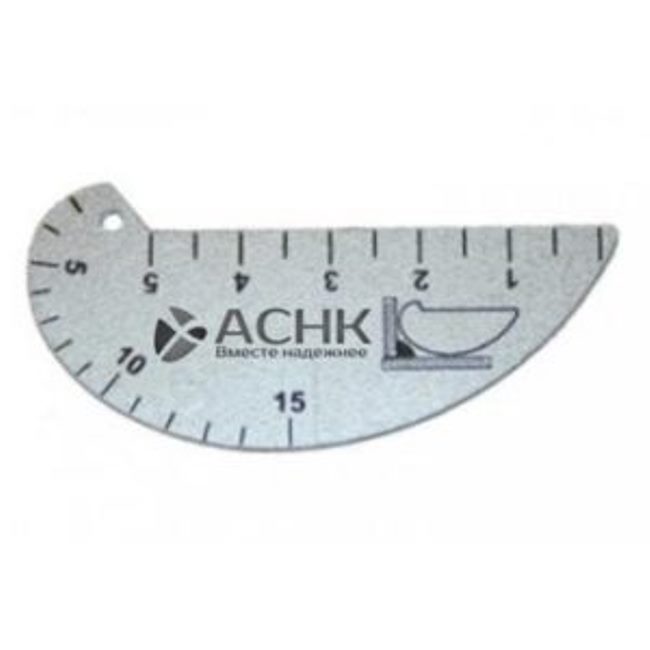

Универсальный шаблон Красовского УШК-1 используется для визуального и измерительного контроля тавровых, стыковых и нахлесточных сварных соединений, а также измерения зазора между кромками свариваемых деталей и высоты усиления шва. Шаблон Красовского УШК-1 применяется для визуального контроля по РД 03-606-03. Конструкция соответствует исполнению V категории I по ГОСТ 15150-69. Визуально шаблон Красовского это пластина, выточенная под строго выверенные размеры. Верхняя шкала для измерения зазора между кромками свариваемых деталей и высоты усиления шва. Шкала по дуге шаблона для измерения тавровых, нахлесточных и стыковых сварных соединений. Общий вид шаблона представлен на рисунке.
Шкала А предназначена для контроля тавровых и нахлесточных сварных соединений в диапазоне 0-15мм, цена деления шкалы А: 11мм, отклонение положений штрихов от действительных значений не более ±0,5 мм.
Шкала Б предназначена для контроля стыковых сварных соединений и измерения зазора между кромками. Цена деления шкалы Б: 0,5мм. Отклонение положений штрихов от действительных значений не более ±0,25 мм.
Шаблон Красовского УШК-1. Возможности:
- Измерение высоты углового шва. Измерение производится при соприкосновении рабочей поверхности шкалы А с плоскостями сваренных элементов. Величина усиления определяется по точке касания поверхности шва со шкалой А;
- Измерение высоты усиления нахлесточного сварного шва. Измерение производится при соприкосновении рабочей поверхности шкалы А с плоскостью основного элемента и продолжением торцевой плоскости привариваемого элемента. Величина усиления определяется в точке касания поверхности шва и шкалы А;
- Измерение высоты усиления стыкового сварного соединения. Измерение производится при соприкосновении двух точек шаблона с поверхностями сварных элементов. Величина усиления определяется в точки касания усиления сварного шва и шкалы Б;
- Измерение зазора между кромками. Величина зазора определяется между точками касания подготовленных кромок со шкалой Б;
Шаблон Красовского УШК-1. Технические характеристики:
Измерение высоты углового шва | 0-15 мм |
Измерение высоты усиления | 0-15 мм |
Измерение высоты выпуклости корня шва | 0-5 мм |
Точность измерения | ± 0,05 мм |
Средний срок службы | 50000 замеров |
Размер шаблона | 63х30 мм |
Вес | 10 г |
Шаблон Красовского УШК-1. Цены:
Наименование | Цена |
УШК-1 | 350 руб. с НДС |
УШК-1 с калибровкой | 650 руб. с НДС |
УШК-1 с поверкой | 1 990 руб. с НДС |
Комплект поставки:
- Шаблон Красовского УШК-1;
- Паспорт;
- Упаковка;
- Свидетельство о калибровке (по заявке).
