Устройство МД-4К

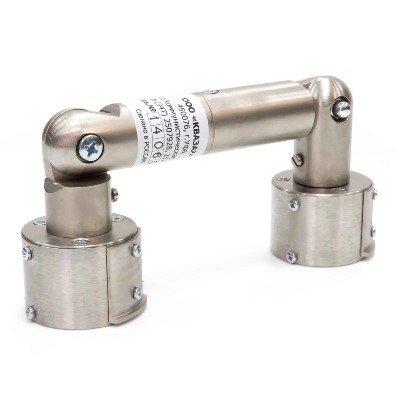

Намагничивающее устройство МД-4К на постоянных магнитах (магнитопорошковый дефектоскоп МД-4К) предназначено для магнитопорошкового контроля сварных соединений, строительных металлоконструкций, подъемных механизмов, котельных установок и др. в соответствии с ГОСТ 21105-87. Дефектоскоп на постоянных магнитах МД-4 конструктивно состоит из двух намагничивающих блоков, соединенных между собой шарнирным магнитопроводом или тросовой перемычкой. Намагничивающие блоки имеют проушины для крепления полюсных наконечников, которые фиксируются стопорным винтом. Намагничивающие блоки могут использоваться как вместе с магнитопроводом или перемычкой, так и без них.

Магнитопорошковый дефектоскоп МД-4К применяется для выявления поверхностных дефектов типа нарушения сплошности материалов, контроля сплошности металла магнитопорошковым методом. Способ основан на применении магнитопорошкового метода на локальных участках крупногабаритных объектов путем генерации постоянного магнитного поля. В качестве намагничивающих элементов конструкции использованы постоянные магниты, поэтому дефектоскоп не требует электропитания, поэтому его можно применять во взрыво– и пожароопасных средах, на строительных площадках, участках сборки и сварки, в полевых условиях эксплуатации. Методика предназначена для проведения магнитопорошкового контроля деталей с применением дефектоскопа в любой точке технологического маршрута. Наличие дефектов определяют по индикаторному рисунку (осаждение магнитного порошка). Чувствительность магнитопорошкового метода зависит от качества магнитной суспензии, для оценки применяют приборы, контрольные эталонные образцы с искусственными нарушениями, объекты с производственными дефектами. Также существует разновидность намагничивающего устройства МД-4КМ, который дополнен набором полюсных наконечников различной конфигурации и тросовой перемычкой.

Намагничивающее устройство МД-4К. Особенности:

• Наличие жесткого (шарнирного) и гибкого магнитопроводов;
• Удобная сумка со всем необходимым для контроля;
• Очень надежная конструкция;
• Низкая цена;
• Простота в эксплуатации.

Намагничивающее устройство МД-4К. Технические характеристики:

Комплект поставки:

• Намагничивающее устройство МД-4К;
• Шарнирный магнитопровод;
• Образец МО-3 с дефектограммой;
• Мерка для порошка, лупа, отвертка;
• Емкость для порошка и суспензии;
• Порошок магнитный 0,2 кг;
• Тросовая перемычка;
• Сумка-контейнер, паспорт.

Сопутствующие товары:

• Принадлежности для МПД (образцы, распылители, колбы и др.);
• Магнитные суспензии (Magnaflux, Helling, Chemetall и др.);
• Магнитометры (ИМАГ, МФ, ИМП, индикаторы и др.);
• Груз для проверки магнитов (4,5/12 кг).
