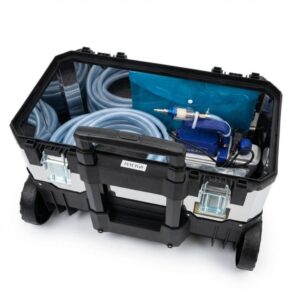

Установка для контроля герметичности RUNDT-220 предназначена для вакуумного контроля герметичности сварных соединений и основного материала в нефтегазовой, энергетической и других отраслях промышленности. Основные типы контролируемых объектов это резервуары, котлы, стальные и пластиковые трубопроводы, топливные баки, облицовки и прочие объекты с односторонним доступом. Контроль герметичности с применением установки основан на пузырьковом методе регламентированном ПНАЭ Г-7-019-89. Соответствует IV классу герметичности. Сущность метода заключается в том, что перед установкой вакуумной камеры контролируемый участок конструкции смачивается пенообразующим составом, в камере создается вакуум. В местах течей образуются пузыри, коконы или разрывы пленки, видимые через прозрачный верх камеры. Таким образом, контроль герметичности сводится к четырем этапам: нанесение на контролируемую поверхность пенопленочного индикатора; установка вакуумной рамки на контролируемую поверхность; создание между поверхностями рамки и объекта контроля отрицательного давления (180-200 мм рт. ст.); визуальный контроль через прозрачный верх рамки, потока пузырьков в местах образования течей. Время наблюдения за состоянием поверхности при нанесении ППИ составляет не более 2-3 мин после ее нанесения на поверхность. В зависимости от типа контролируемой поверхности, установка для контроля герметичности может быть дополнительно укомплектована стандартными вакуумными рамками, либо рамками, изготовленными по размерам заказчика. Оборудование поставляется в премиальном металлическом кейсе на колесах с телескопической ручкой, обеспечивающем максимальную защиту и удобство транспортировки как вакуумного насоса с шлангом, так и минимально необходимого комплекта вакуумных рамок.
Установка для контроля герметичности RUNDT-220. Особенности:
- Ведение контроля без предварительной подготовки контролируемой поверхности;
- Возможность замены рамок для контроля изделий различной формы;
- Возможность контроля сразу после проведения сварочных работ;
- Ведение контроля при одностороннем доступе без подачи испытательного давления;
- Телескопическая ручка и колеса: Позволяют перемещать установку без усилий, как чемодан;
- Металлический корпус: Защищает насос от ударов и падений на стройплощадке;
- Многофункциональность: Жесткий кейс можно использовать как тележку для перевозки шлангов инструмента и рамок.
Установка для контроля герметичности RUNDT-220. Технические характеристики:
| Производительность насоса | 70 л/мин |
| Давление в вакуумной камере | 0,085 МПа |
| Время достижения максимального разряжения | 10 с |
| Мощность электродвигателя | 185 Вт |
| Вакуумные рамки | по запросу |
| Длина шланга | 10 м |
| Напряжение питания | 220В |
| Условия эксплуатации | +5…+40°C |
| Масса с насосом | 17 кг |
| Гарантийный срок эксплуатации | 12 месяцев |
Комплект поставки:
- Установка для контроля герметичности RUNDT-220;
- Вакуумный насос 220В
- Вакуумный шлаг (10 м);
- Воздушный фильтр (влагоотделитель);
- Муфта быстросъемная;
- Масло вакуумное (0,2 л);
- Набор инструмента (отвертка, пассатижи, кисть, микрофибра, перчатки);
- Кейс металлический транспортировочный на колесах;
- Вакуумные рамки (заказываются дополнительно);
- Паспорт на установку.
