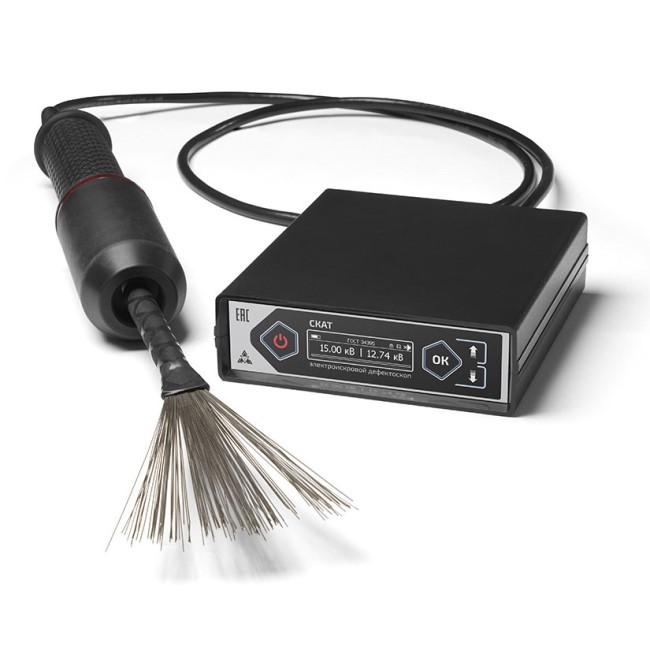

Электроискровой дефектоскоп СКАТ предназначен для ручного контроля сплошности лакокрасочных, полимерных, эпоксидных и битумных изоляционных покрытий, газо- и трубопроводов, емкостей, цистерн и других металлических конструкций в процессе их строительства, эксплуатации и ремонта. Прибор обеспечивает выявление локальных сквозных нарушений сплошности (дефектов) изоляционный покрытий изделий с сухой поверхностью. Дефектоскоп позволяет проводить выборочных контроль сплошности изоляционных покрытий на трубопроводах любого диаметра с использованием щеточных и пружинных электродов на наружной и внутренней поверхностях труб.
Принцип действия СКАТа основан на электрическом пробое (искровом разряде) воздушных промежутков между приложенным к поверхности покрытия трубопровода электродом, подключенным к одному полюсу источника испытательного напряжения (выход высоковольтного трансформатора-держателя), и металлической конструкцией, к которой подключен второй полюс указанного источника испытательного напряжения (разъем заземления блока контроля. Прибор обладает функцией калькулятор напряжения, которая автоматически устанавливает правильное напряжение на основе значения толщины покрытия. Нет необходимости использовать таблицы расчета. Введите стандарт испытаний и толщину покрытия, и прибор автоматически запрограммирует правильное напряжение. Электроискровой дефектоскоп СКАТ соответствует ГОСТ 31993-2013 (ISO 2808:2007), ГОСТ 9.602-2016, ГОСТ 31448-2012, ГОСТ 34395-2018, ГОСТ 31445-2012.
Электроискровой дефектоскоп СКАТ. Особенности:
- Цифровая индикация напряжения на электроде;
- Наличие калькулятора напряжения;
- Высокая стабильность напряжения на электроде;
- Возможность настройки чувствительности;
- Высокая безопасность работы за счет импульсного режима работы;
- Большой набор малогабаритных сменных электродов для контроля изделий различного назначения;
- Имеет малые габариты и вес.
Электроискровой дефектоскоп СКАТ. Технические характеристики:
| Тип индикатора напряжения на электроде | цифровой |
| Диапазон регулировки напряжения на электроде | 0,5-40 кВ |
| Дискретность испытательного напряжения | 0,01 кВ |
| Толщина контролируемых покрытий | 0,025-26 мм |
| Выходная сила тока | 0 до 250 мА |
| Предел допускаемого значения погрешности | 0,05U+50В |
| Время полной зарядки аккумулятора | 4 ч |
| Точность поддержания напряжения | 2% |
| Время включения прибора | 5 с |
| Диапазон температур при эксплуатации | -20 до +50℃ |
| Время работы от заряженного аккумулятора | 20 часов |
| Масса электронного блока | 1 кг |
| Руководство по эксплуатации | Инструкция СКАТ.pdf |
Комплект поставки:
- Электроискровой дефектоскоп СКАТ;
- Высоковольтный трансформатор-держатель;;
- Веерный и Т-образный электроды;
- Удлинитель;
- Зарядное устройство;
- Аккумулятор;
- Штырь-заземлитель;
- Провод заземления;
- Руководство по эксплуатации;
- Кейс.
