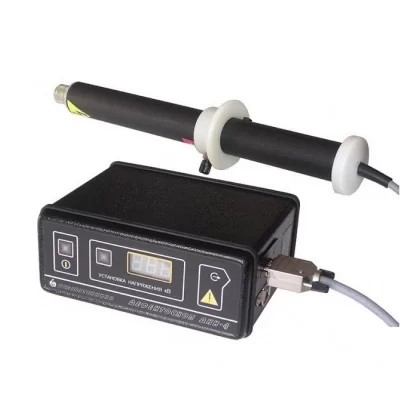

Электроискровой дефектоскоп ДКИ-4 предназначен для контроля сплошности и повышения эффективности противокоррозионной защиты изоляционных покрытий на основе полимерных материалов или битумных мастик строящихся и эксплуатируемых металлических газопроводов с толщиной изоляции до 9 мм. Областью применения дефектоскопа могут быть предприятия газовой отрасли, энергетики, химической и нефтехимической промышленности и коммунального хозяйства. Электроискровой дефектоскоп ДКИ-4 работает от встроенного или внешнего блока питания, имеют звуковую и световую сигнализацию при понижении напряжения питания ниже заданного уровня с последующим автоматическим отключением питания. Дефектоскоп ДКИ-4 состоит из блока контроля, высоковольтного пробника со съемными электродами разной формы и средств заземления (провод, штырь, клипсы). Дефектоскоп имеет небольшой вес, малые габариты и автономное питание от встроенных аккумуляторов. Блок контроля прибора оснащен ярким световым индикатором и регулируемым зуммером. Конструкция прибора позволяет его использование в полевых условиях практически круглый год (в сухую погоду). Принцип работы основан на электрическом пробое воздушных промежутков между электродом, подключенным к одному из полюсов источника высокого напряжения, и самим трубопроводом, подключенным к другому полюсу, в местах дефектов изоляции.
Электроискровой дефектоскоп ДКИ-4. Особенности:
- Возможность работать со сменными электродами;
- Различные варианты комплектации: сменные электроды под диаметр трубы 244 мм и по отдельному заказу под диаметры 180 мм, 126 мм, 108 мм; электрод прямой, электрод прямой щеточный;
- Работа от встроенного или внешнего блока питания;
- Звуковая и световая сигнализацию при понижении напряжения питания ниже заданного уровня с последующим автоматическим отключением питания;
- Звуковая и световая сигнализация при выявлении дефекта изоляции и отображает остаток заряда аккумуляторной батареи;
- Цифровая индикация установленного выходного напряжения.
Электроискровой дефектоскоп ДКИ-4. Технические характеристики:
| Диапазон толщины контролируемых покрытий | до 9 мм |
| Расстояние между дефектами | ≥25 мм |
| Частота повторения высоко-вольных импульсов | 45÷55 Гц |
| Скорость перемещения электрода | 0,3 м/с |
| Напряжение питания | 9,6-11,5 В |
| Диаметры труб | до 1000 мм |
| Потребляемая мощность | 2 Вт |
| Время непрерывной работы | 8 ч |
| Диапазон рабочих температур | от -25 до +40 оС |
| Размеры блока контроля | 220х80х150 мм |
| Размеры штанги (без электрода) | 500х80х80 мм |
| Масса блока контроля | 2,2 кг |
| Руководство по эксплуатации | Инструкция ДКИ-4.pdf |
Комплект поставки:
- Электроискровой дефектоскоп ДКИ-4;
- Пробник высоковольтный;
- Провод заземления (10 м) с крючками;
- Штырь заземления;
- Клипса магнитная;
- Адаптер сетевой;
- Шнур зарядки от гнезда прикуривателя 1.5 м;
- Паспорт, техническое описание и руководство по эксплуатации;
- Кейс.
